用途
SD61Y型系列水壓試驗堵閥用于火電機組的過熱蒸汽或再熱蒸汽管道上，作為水壓試驗時，封堵管道中的試驗介質。試壓后拆出內部平堵板，作管道使用，下次試壓時再裝入平堵板。
標準及規范
結構特點
1、本閥門采用焊接連接，單面密封，閥體密封面堆焊硬質合金，平堵板上裝0型密封圈，當機組整體水壓試驗時，用專用板手旋轉裝在支承板上的螺桿對平堵板進行予緊，再通過高壓水壓緊平堵板，達到密封。
2、閥門采用自緊密封結構先用螺母予緊，借介質壓力壓緊密封圈達到可靠的密封。
3、鍋爐正常運行時，加導流套，防止介質在流動過程中形成渦流等不良現象，導流套靠壓板壓緊防止松動，維持原管道流通面積不變，減少壓降。

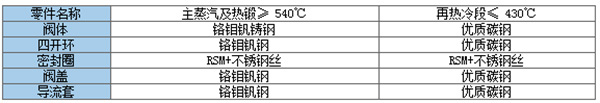

主要零件材料
主要性能及規范

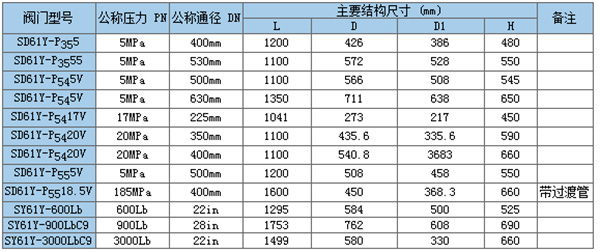

主要外形及連接尺寸
注： 1、配管尺寸可按用戶提供的尺寸。
2 、工具箱可根據用戶需要取舍，可移位配置。
