波紋管閘閥結構特點
1. 流體阻力小。閘閥閥體內部介質通道是直通的，介質流經通道是直通的，介質流經閘閥時不改變方向，因而流動阻力較小。
2. 啟閉較省力。啟閉時閘板運向相垂直，所以較為省力。
3. 介質流動方向一般不受限制。介質可從閘閥任意方向流過，均能達到接通或截?cái)嗟哪康摹?br/> 4. 使用波紋管密封，密封性能能更加可靠。
波紋管閘閥技術參數
公稱通徑：DN50-DN500；
公稱壓力：PN10-PN100；
適用溫度：≤425℃（WCB）；-29℃~345℃（CF8）；
適用介質：油、氣、水等（WCB）；硝酸類（CF8）；
驅動形式：手動、傘齒輪、電動裝置。
波紋管閘閥技術標準
設計制造：GB/T 12234、API 600；
結構長度：GB/T 12221、ASME B.16.10；
連接法蘭：JB/T 79、ASME B.16.5；
壓力溫度：GB/T 12224、ASME .B.16.34；
檢查試驗：GB/T 13927、API 598。

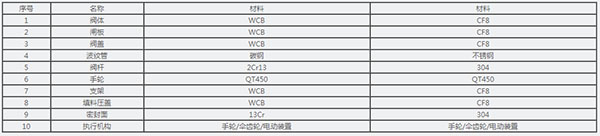

波紋管閘閥零件材質
