中溫中壓減溫減壓裝置結構特點及性能指標

一、用途：

       WY 系列減溫減壓裝置配上相應的工業自動化控制系統，可對電站或工業鍋爐以及熱電廠等處輸送來的一次（新）蒸汽壓力P1、溫度t1進行減溫減壓，使其二次蒸汽壓力P2、溫度t2達到生產工藝所需的要求。WY 系列減溫減壓裝置及其熱控柜廣泛用于電站、輕紡、石化等行業。

二、結構特點：

      WY 系列減溫減壓裝置是本廠積數十年設計、制造的經驗，并吸取國外先進結構而開發的新一代減溫減壓裝置。

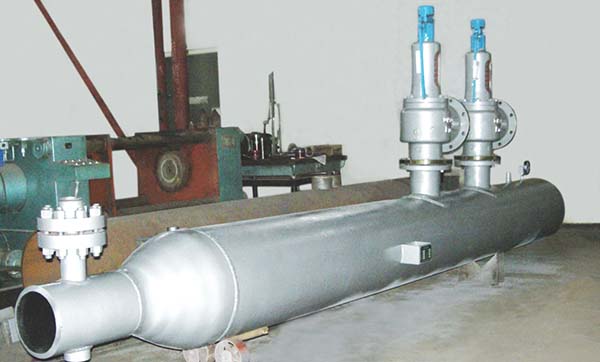

      WY 系列減溫減壓裝置由減壓系統（減壓閥、節流孔板等）、減溫系統（高壓差可調噴咀等）、安全保護裝置（安全閥、止回閥）等組成、主要特點如下：

 1、減壓部分是由減壓閥、節流孔板等組成，消除了過去的由減溫減壓閥產生的熱應力，增強了裝置的安全性，延長了裝置的使用壽命，同時也降低了裝置的噪音。

2、減溫部分是由可調節噴咀來完成的，它集分配閥、節流裝置、噴咀功能于一體，它既可對高壓水進行減壓，又可控制冷卻水的噴射量，還可像噴咀那樣進行噴射，它克服過去噴咀與節流裝置不可調的缺點，這一改革帶來了以下一些優點：

2.1、噴咀的噴射速度不再隨負荷變化而改變。

2.2、縮短了水滴蒸發時間，提高了霧化效果。

2.3 、出口流量最大調節，范圍可以達到1：10

2.4、簡化了系統，取消回水裝置，增加運行安全系數（減溫水壓力大于除氧器壓力），減少了占地面積，降低了工程投資，又便于安裝與調試。

三、主要性能指標：

1、進口蒸汽壓力P1≤3.82MPa(39kgf/cm2），溫度t1≤450℃

      2、出口流量Q減溫減壓裝置出口流量Q的變化范圍為10%Q~100%Q，在此范圍內調節比較理想，若有特殊要求，另行商定。

      3、出口蒸汽壓力p2

           出口蒸汽壓力p2的調節精確度不低于2.5級，誤差不大于±0.04MPa

      4、出口蒸汽溫度t2

           出口蒸汽溫度t2的調節精確度不低于2.5級，誤差不大于±5℃

      5、噪音

           裝置正常運行時，在減壓閥或減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音聲級應不大于80分貝。

四、型號編制：

裝置的型號編制方法如下：

      例：WY80-3.82/450-0.98/260-8.0/104表示出口蒸汽流量為80t/h：進口蒸汽壓力3.82MPa，溫度450℃，出口蒸汽壓力為

0.98MPa，溫度260℃；減溫給水壓力為8.0MPa，溫度104℃的減溫減壓裝置。
