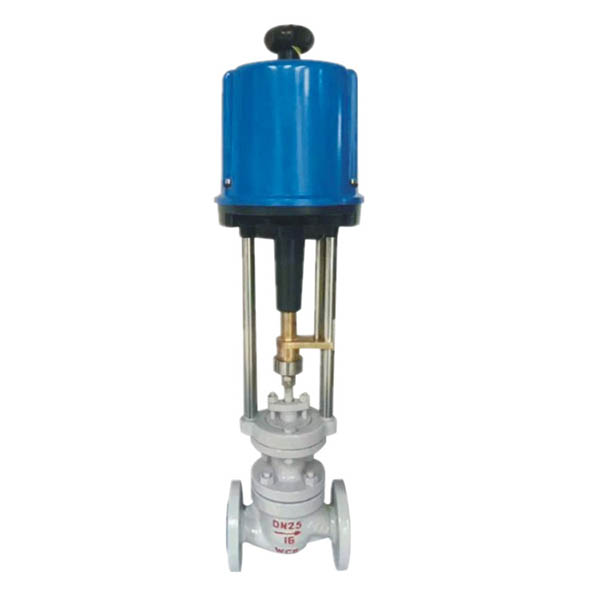

ZDLM電動套筒調節閥

基本參數

品牌：鉅雄牌

型號： ZDLM

加工定制： 是

材質： 鑄鋼 不銹鋼

連接形式： 法蘭

公稱通徑： DN20 、25 、32 、40 、50 、65 、80 、100 、200,250,300,350（mm）

適用介質： 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,空氣

壓力環境： 常壓

工作溫度： 常溫

流動方向： 單向

驅動方式： 電動

零部件及配件： 執行器

形態： 調節閥式

類型(通道位置)： 二通式

標準： 國標

密封形式： 硬密封型

規格： ZDLM

閥內組件

結構形式：壓力平衡型式

閥   芯：柱塞型

套    筒  金屬密封， 等百分比特性（%C）線性特性（LC）

381LSB/XB-30，381LSB/XB-50，

381LSC-65，381LSC-99，381LSC-160

閥 作 用：正作用，反作用

控制動作：比例控制或ON-OFF控制

輸入信號：4～20mADC或1～5VDC

▲ 須選擇輸入信號“斷”時調節閥的 位置（保位、全開、全關）

電    源：AC220V，50Hz

輸出信號：4～20mADC（負載電阻500Ω以下）

功    耗：A型/50VA，B型/150VA，C型/220VA

保護等級：IP55

出線連接：普通S型G1/2，防爆X型G3/4

環境溫度：無空間加熱器-10℃～+60℃，有空間加熱器-35℃～+60℃，防爆X型-10℃～+40℃

環境濕度：普通S型95%以下軟密封（閥芯材料：增強聚四氟乙烯）等百分比特性（%C線性特性（LC）

執行機構

型    式：電動（電子）式執行機構381LSA/XA-08，381LSA/XA-20，

防爆X型45～85%

隔爆等級：ExdⅡBT4

過載保護：A、B型任選，C型必配

手動裝置：帶手柄

附    件： 空間加熱器，過載保護

附加規格（根據要求生產制造）

·特殊檢查，材料檢查（制造記錄表）

 無損檢查，蒸氣檢查，低溫檢查

·法蘭背面加工       ·帶排污栓

·雙重填料           ·蒸氣夾套

 ·禁油禁水處理       ·禁銅處理

 ·特殊配管和接頭

 ·SUS304制品的外裸螺栓，螺母

  ·鹽害對策      ·防砂，防塵要求

   ·熱帶地區規格  ·寒冷地區規格

    ·真空（用途）

性    能

流量特性：線性，等百分比

可調范圍：50 ：1

閥座泄漏率：（對于額定Kv值%）：

金屬密封：小于0.5%（ANSI B16.104-1976Ⅱ級）及小于0.1%（為選擇項）

軟密封：小于0.0001%以下（ANSI B16.104-1976Ⅵ級）

基本誤差：±1%

回    差：≤1%

死    區：≤1%

接線端子圖：參閱所配執行機構使用說明書

油漆顏色：調節閥的電動執行機構和閥的表

面應涂漆，不銹鋼和銅的閥可不

涂漆。閥體上的箭頭及文字涂紅

漆。用戶指定色彩也可。
